Samsung NX1100 vs. NX300M

Zwei spiegellose Systemkameras im Vergleich: Samsung NX1100 oder NX300M, wel­che ist bes­ser? Wir ge­hen Schritt für Schritt alle Ge­mein­sam­kei­ten, wie auch Unter­schiede durch und wer­fen hier und da so­gar einen Blick über den Teller­rand hinaus. Letz­tere stammt aus 2014 und ist die neuere bei­der Kameras. Dem ge­gen­über steht die rund elf Monate ältere Samsung-DSLM von 2013. Der Alters­unter­schied hält sich für eine interes­sante Ver­gleichs­kons­tel­la­tion also in Grenzen. Hier gelangst direkt zum Fazit, mit­samt Gesamt­punk­tzahl dieses DSLM-Vergleichs.

Samsung NX1100
Samsung NX300M
  1. Samsung NX1100 kaufen bei:
  2. Samsung NX300M kaufen bei:

Sensor

Die NX1100 von Samsung hat einen nicht-sta­bi­li­sier­ten 21,6 Mega­pixel CMOS-Sen­sor im APS-C-Format. Effek­tiv bringt es die­ser bei höchs­ter Bild­auf­lö­sung auf 19.961.856 Pixel. Im direk­ten Ver­gleich da­zu steht die etwas jün­gere Samsung NX300M mit sel­bi­gen Bildsensor.

SensorgrößenvergleichGrößenvergleich verschiedener Bildsensoren spiegelloser SystemkamerasMittelformatVollformatAPS-CMFT1"

Miteinander verglichen werden also zwei Samsung APS-C System­kameras. Deren Sen­soren lösen mit 21,6 Mio. Pixel gleich­hoch auf und haben eine Pixeldichte von 4,3 µm. Pau­scha­li­sieren lässt das Rausch­ver­hal­ten, an­hand des Pixel­ab­stan­des allein je­doch nicht.

NX1100NX300M
SensorAPS-C
Abmessungen: 23,5 x 15,7 mm
APS-C
Abmessungen: 23,5 x 15,7 mm
Crop-Faktor1,5-fach1,5-fach
Auflösung21,6 Megapixel21,6 Megapixel
Pixelpitch4,3 µm4,3 µm
Bildstabilisator

Foto & Video

Bilder lassen sich bei beiden Ver­gleichs­part­nern mit maxi­mal 5.472 x 3.648 Pixel auf­neh­men. Ge­spei­chert wird wahl­weise im JPEG- oder RAW-Format. Beide haben einen elektronischen, wie auch mechanischen Schlitzverschluss. Die NX1100 er­laubt Ver­schluss­zei­ten von 1/4.000 und die NX300M von 1/6.000 bis 30 Sekun­den. Lang­zeit­be­lich­tun­gen mit­tels Bulb-Funk­tion werden eben­falls unterstützt.
Bei ihrer Licht­emp­find­lich­keit nehmen sich die DSLMs mit ISO 100 zu­min­dest am unteren Ende nichts. Mit einer maxi­ma­len Empfind­lich­keit von ISO 25.600 liegt aber die NX300M vorn. Die NX1100 schafft es hier da­ge­gen nur auf ISO 12.800.
In puncto Serien­bild­ge­schwin­dig­keit hat die ältere Samsung NX1100, mit ledig­lich 8 statt 8,6 Bildern pro Sekunde, leicht das Nachsehen.

NX1100NX300M
Bild­auflösung5.472 x 3.648 Pixel
effektive 20,0 Megapixel
5.472 x 3.648 Pixel
effektive 20,0 Megapixel
JPEG-Format
RAW-Format
Verschluss­artSchlitzverschlussSchlitzverschluss
mechanischer Verschluss
elektronischer Verschluss
min. Verschlusszeit1/4.000 Sek.1/6.000 Sek.
max. Verschlusszeit30 Sekunden30 Sekunden
Bulb-Funktion
min. Licht­empfindlichkeitISO 100ISO 100
max. Licht­empfindlichkeitISO 12.800ISO 25.600
Serienbild­geschwindigkeit8,0 Bilder/Sek.8,6 Bilder/Sek.

Videoaufnahmen sind mit beiden Modellen in Full HD mög­lich. Mit 60 Vollbilder ist die NX300M, den Vollbilder pro Sekunde der NX1100, je­doch über­legen.

NX1100NX300M
Video­auflösungFull HD
1.920 x 1.080 Pixel
Full HD
1.920 x 1.080 Pixel
Framerate30 fps60 fps
Aufnahme­zeitlimit1.500 Sekunden1.799 Sekunden
Kopfhörer­anschluss
Mikrofon­anschluss

Fokus

Beide DSLMs unterstützten die Fokus-Modi: Autofokus, Gesichtserkennung und manueller Fokus.

NX1100NX300M
Autofokus
Gesichtserkennung
manueller Fokus

Display & Sucher

Auf der Rückseite der NX1100 findet sich ein 3 Zoll großer nicht be­rüh­rungs­emp­find­licher Bild­schirm, mit 921.000 Bild­punk­ten. Er ist je­doch fest und da­mit weder neig-, noch schwenk­bar. Die NX300M hat ein 3,3 Zoll großes Touch­display, mit einer Auf­lö­sung von 768.000 Punk­ten. Es ist zwar klapp-, aber ebenso wenig schwenk­bar.

NX1100NX300M
Display
Bildschirm­diagonale3 Zoll3,3 Zoll
Auflösung921.000 Pixel768.000 Pixel
Touch­screen
neigbar
schwenkbar
LiveView
Wasser­wage

Einen optischen Sucher oder elek­tro­nischen View­finder hat keine der beiden System­kameras von Samsung verbaut.

Akku & Speicher

Bei der NX1100 er­folgt die Strom­ver­sor­gung über einen BP1030 Akku mit einer Ka­pa­zi­tät von 1.030 mAh. Eine volle Akku­ladung ist dabei aus­rei­chend für ca. 320 Auf­nah­men, gem. CIPA-Stan­dart. Ein Netz­teil kann an der DSLM an­ge­schlos­sen werden.
Die NX300M setzt dagegen auf einen Spezial­akku vom Typ BP1130 (1.130 mAh). Eben­falls fin­det nur ein Akku im Kamera­ge­häuse Platz. Mit einer Akku­la­dung sind etwa 330 Foto­auf­nah­men mög­lich. Also gut 10 Bilder mehr, als wie beim etwas älteren Ver­gleichs­modell. Die An­schluss­mög­lich­keit eines Netz­teils bietet sich ebenso.

NX1100NX300M
TypBP1030
1.030 mAh
BP1130
1.130 mAh
Anzahl1 Akku1 Akku
Akku­laufzeit320 Fotos
gem. CIPA-Standart
330 Fotos
gem. CIPA-Standart
Netzteil

Beide Systemkameras unter­stüt­zen Spei­cher­kar­ten vom Typ SD, SDHC, und SDXC. Inter­nen Speicher­platz bie­tet kei­nes der Kamera­modelle.

NX1100NX300M
TypSD, SDHC, SDXCSD, SDHC, SDXC
Geschwindig­keits­klasseUHS-I
Karten­einschübe1 Slot1 Slot
interner Speicher

Konnektivität

NX1100NX300M
Bluetooth
WiFi
Ethernet LAN
NFC
GPS
optionaler Funktions­handgriff
optionaler Fernauslöser
USB-Version2.02.0
Micro-USB

Gehäuse

Es werden zwei spiegellose Bodys mit NX-Bajo­nett ver­glichen. An die­sem las­sen sich Ob­jek­tive mit Samsung NX-Mount an­schließen. Da­zu zäh­len der­zeit 42 DSLM-Objek­tive mit NX-Anschluss. Da es sich um zwei APS-C-DSLMS han­delt ist auch der Crop-Faktor mit 1,5x bei bei­den gleich­bleibend.

NX1100NX300M
BajonettSamsung NX-MountSamsung NX-Mount
Objektiv­angebot42 Objektive42 Objektive
neue Objektive1 Objektiv1 Objektiv

Die größere beider spiegel­losen System­kameras im Ver­gleich ist die NX300M. Sie misst 12,2 x 6,4 x 4,2 cm und wiegt mit­samt Akku 354 g. Etwas kom­pak­ter fällt die 11,4 x 6,3 x 3,8 cm große NX1100 aus. Mit 225 g (ohne Akku) ist sie eben­so leichter.

NX1100NX300M
Abmessungen114 x 63 x 38 mm122 x 64 x 42 mm
Gewicht225 g
ohne Akku
354 g
mit Akku

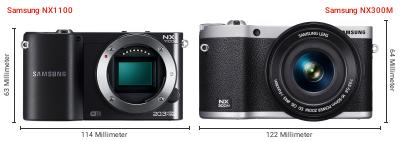

Größenvergleich: Samsung NX1100 vs. Samsung NX300M

Fazit

Mit einer Gesamtpunktzahl von 32 hat die Samsung NX300M im direk­ten Systemkamera-Ver­gleich die Nase vorn. Dennoch spricht mit 23,5 Punk­ten auch eini­ges für die NX1100.

NX1100 24
NX300M 32

Für die Samsung NX300M spricht:

  • kürzere Verschlusszeit bis 1/6.000 Sek. möglich
  • höhere Lichtempfindlichkeit bis ISO 25.600
  • leicht schnellere Serienbildgeschwindigkeit
  • höhere Bildwiederholrate mit 30 Frames pro Sekunde mehr
  • höheres Aufnahmezeitlimit für Videos
  • 0,3 Zoll größerer Bildschirm
  • berührungsempfindlicher Bildschirm
  • neigbares Display
  • etwas mehr Fotos mit einer Akkuladung (gem. CIPA-Standart) möglich
  • mit WLAN-Funkmodul ausgestattet
  • bietet NFC-Unterstützung

Die NX300M ist erhältlich bei:

Für die Samsung NX1100 spricht:

  • ca. 14 Prozent günstiger (gem. UVP seitens Samsung)
  • höher auflösenderer Monitor
  • portablerer Body
  • leichteres Kameragehäuse

Die NX1100 ist erhältlich bei:

Fragen zum Systemkamera-Vergleich
  • Samsung NX300M oder NX1100, welche ist besser?

    Mit 32 Punkte ist die NX300M, die bessere beider Systemkameras. Im Vergleich dazu stehen die 23,5 Punkte der NX1100.

  • Was ist das neuere Modell beider Systemkameras?

    Der Altersunterschied beider Modelle beträgt elf Monate. Neuer ist die NX300M von Samsung. Ihre Markteinführung war im Februar 2014. Die NX1100 kam im März 2013 auf den Markt.

  • Welche DSLM ist günstiger?

    Die günstigere beider Systemkameras ist die Samsung NX1100. Ihre unverbindliche Preisempfehlung liegt bei 599 Euro. Damit kostet sie 100 Euro weniger – also rund 14 Prozent – als wie die NX300M für 699 Euro (UVP).

  • Welche Digitalkamera bietet die schnellere Serienbildgeschwindigkeit?

    Maximal schafft es die Samsung NX300M auf 8,6 Serienbilder pro Sekunde. Das sind 0,6 Aufnahmen mehr, als wie die NX1100 erlaubt. Sie kommt nämlich nur auf 8 Fotos in der Sekunde.

  • Welche der DSLMs erlaubt die kürzerer Verschlusszeit?

    Mit 1/6.000 Sek. er­mög­licht die NX300M eine schnellere Ver­schluss­zeit, als wie die 1/4.000 Sek. der NX1100.

  • Welcher Sensor ist lichtempfindlicher?

    Dank ISO 25.600 ist der Bild­sensor der NX300M licht­emp­find­licher, als wie der NX1100 Sen­sor mit maxi­mal ISO 12.800.

  • Wessen Bildschirm ist größer?

    Mit einer Bildschirmdiagonalen von 3,3 Zoll hat die NX300M den größeren Bild­schirm. 0,3 Zoll kleiner fällt das 3″-Display der NX1100 aus.

  • Welche der Kameras schafft mit einer Akkuladung mehr Fotos?

    Eine vollständige Akkuladung reicht bei der NX300M für 330 Fotos gem. CIPA-Standart. Die NX1100 kommt dagegen nur auf 320 Aufnahmen.

  • Welches ist der kompaktere beider spiegelloser Bodys?

    Mit 114 x 63 x 38 Millimeter hat die NX1100 das kompaktere beider Kameragehäuse. Dem gegenüber steht der NX300M Body mit seinen Maßen von 122 x 64 x 42 Millimeter.

  • Welche beider Systemkameras ist leichter?

    Im Vergleich macht die NX1100 das Rennen auf der Waage. Mit 225 g (ohne Akku) ist sie gegenüber der NX300M und ihren 354 g (mit Akku) leichter.

  • Wo finde ich mehr Informationen zur NX1100 & NX300M?

    Weitere Informationen zur Samsung NX1100 findest du hier. Aktuelle News, Angebote, Fotos und weitere technische Daten zur NX300M auf deren Detailseite.
